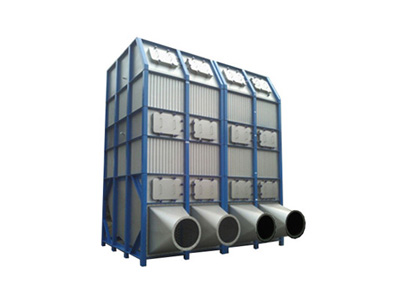

设备结构外观：



     图中编号：1 进风口 2 均流板 3导流板 4 第一节低温等离子反应器 5 紊流室 6 第二节低温等离子反应器 7 维修口 8出风口 9 维修梯子 10 排污管路

工作原理：

       恶臭气体在现场经收集由风道被送入本装置，经进风口1通过均流板2的均流作用及导流板3的导向后，使气体均匀地进入第一节低温等离子发应器4，经过第一节低温等离子发应器的处理后，有60%~70%的恶臭气体得到了处理。处理后的气体继续向上进入紊流室5，气体经过紊流后进入第二节低温等离子发应器6，第二节等离子发应器在结构布局上采用了错位布局方式，与第一节等离子发应器错位90度，增强了紊流效果，在第二节里气体进一步得到了分解、处理，气体携带的水分及处理过程中产生的水分经排污管路10排出。恶臭气体经过二次处理后除臭率达到了90%以上，经出风口8排出的气体完全符合国家排放标准要求。整个运行过程由控制柜上PLC自动控制，按触摸屏提示操作即可，简单方便。

设备特点:

①、结构紧凑、同等处理风量相比其他工艺设备体积小，占地面积小、304 不锈钢材质；设计有检修窗口和可选检修爬梯，方便设备的维护、检修、清理工作。

②、“混流错位式”负载，本装置能够改变废气的运动方向，增加发光区等离子体的接触与碰撞次数，提高处理废气效率，既节约了材料，还降低了能耗。

③、污染气体过流通道均为304 不锈钢，并安装清灰系统。

④、进风口设有二路入口，配有均流板与导流板，克服大气量过流不均匀的问题，充分满足设备的设计处理参数，保证气流稳定均衡。

⑤、模块化脉冲电晕蜂窝筒式等离子负载，宽极距，大通量、安全性高，设备运行稳定可靠，除臭效率高。

⑦、设备压损低，风机能耗低，设备可即开即停，占地面积小，对臭气波动适应性强。

⑧、设备尤其适合处理低浓度、大风量、多组分复合恶臭废气。

⑨、等离子电源具备液晶显示屏，可以实时显示电流、电压、功率、电量、频率等参数，具备各种短路、过载保护，具备功率调节旋钮、远程通讯控制功能等。

技术参数:

应用领域；

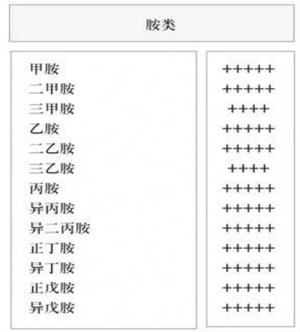

低温等离子适合处理的恶臭气体名称及主要来源：

物质名称	恶臭气体主要来源
硫化氢	牛皮纸浆、炼油、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工
硫醇类	牛皮纸浆、炼油、煤气、制药、农药、合成树酯、合成纤维、橡胶
硫醚类	牛皮纸浆、炼油、农药、垃圾处理、生活污水下水道
氨	氮肥、硝酸、炼焦、粪便处理、肉类加工
胺类	水产加工，畜产加工、皮革、骨胶
吲哚类	粪便处理、生活污水处理、炼焦、肉类腐烂、屠宰牲畜

       该除臭设备适用于低浓度、大风量、复杂组分的工业恶臭废气、异味气体处理领域。可以应用于卷烟厂异味治理、天然橡胶厂恶臭治理、轮胎、密封件等橡胶制品厂恶臭废气治理、鱼粉虾粉水产饲料加工厂恶臭治理、香精香料加工厂恶臭治理、皮革加工恶臭治理、污水处理站恶臭治理、污泥脱水、干化车间恶臭治理、垃圾转运站恶臭治理等领域。
